Ce este topologia rețelei? Tipuri, diagrame și beneficii

Structura oricărei rețele are un impact direct asupra funcționării acesteia. Luați în considerare o metaforă pentru o rețea de transport (drumuri, autostrăzi, căi ferate). Dacă oricare dintre aceste legături s-ar defecta în mod neașteptat, capacitatea de a livra alimente, îmbrăcăminte și bunuri ar fi afectată grav „utilizatorilor finali” (rezidenții săi).

În mod similar, având în vedere rețelele din afaceri, este sigur să spunem că acestea sunt extrem de cruciale.

Administratorii de sistem au nevoie de instrumente de gestionare a rețelei pentru a urmări dispozitivele de rețea ale unei organizații mari, iar topologia rețelei este un instrument valoros în acest scop. Dar ce este? Cum funcționează topologia într-o rețea? Cum îl pot folosi companiile pentru o mai bună gestionare a rețelei?

Să aflăm!

Topologiile de rețea definesc aspectul rețelelor și amplasarea relativă a fluxurilor de trafic. Folosind diagrame de topologie de rețea, administratorii pot plasa eficient fiecare nod pentru transmisia de date cu succes.

Arhitectura rețelei are un impact semnificativ asupra capacității acesteia de a-și îndeplini funcțiile prevăzute, de a menține conectivitatea și de a preveni întreruperile. Întrebarea „Ce este topologia rețelei?” poate fi abordat cu o înțelegere a celor două grupuri din topologia rețelei.

1. Fizic: Topologia fizică a rețelei se referă la conexiunile (fire, cabluri etc.) ale construcției rețelei. Rețeaua fizică se ocupă de configurare, întreținere și implementare.
2. Logic: topologia rețelei logice este o înțelegere globală a construcției rețelei, inclusiv nodurile conectate și modul în care datele sunt transmise în rețea. Topologia unei rețele logice include componente fizice, virtuale și cloud.

Securitatea eficientă IoT, monitorizarea și managementul rețelei necesită o înțelegere solidă atât a topologiei fizice, cât și a celei logice a unei rețele pentru a se asigura că o rețea este eficientă și fiabilă.

De ce este importantă topologia rețelei?

Performanța unei rețele este afectată semnificativ de topologia acesteia. O topologie de rețea bine aleasă și întreținută în mod regulat îmbunătățește valorile de performanță, cum ar fi eficiența energetică și ratele de transfer de date.

O diagramă de topologie a rețelei este o reprezentare vizuală și un instrument interactiv pentru arhitectura și designul rețelei. Aceste ilustrații sunt esențiale din mai multe motive, dar cel mai important, pentru capacitatea lor de a vizualiza aspecte fizice și logice, astfel încât administratorii să poată identifica conexiunile dintre dispozitive atunci când depanează.

Tipul de topologie a rețelei depinde de construcția rețelei. Sunt disponibile mai multe configurații de rețea, fiecare cu avantaje și dezavantaje; unele sunt mai optime decât altele în anumite condiţii.

Tipuri de topologie de rețea

Construirea unei topologii de rețea locală (LAN) poate face sau distruge o afacere. Oricare ar fi scopul și obiectivele rețelei dvs., puteți alege dintre diverse topologii de rețea, fiecare cu avantaje și dezavantaje.

1. Topologie în stea

Cea mai comună este topologia în stea, în care fiecare nod este legat direct la un singur hub central prin cablu coaxial, cu perechi răsucite sau cu fibră optică. Acest nod central este un server. Acesta controlează transmisia de date și funcționează ca un repetor pentru a minimiza pierderea de date. Repetoarele sunt componente ale rețelei de calculatoare care regenerează sau amplifică semnalele de intrare înainte de a le retransmite.

Avantajele topologiei în stea: Topologiile în stea facilitează gestionarea unei întregi rețele dintr-o singură locație. Este un design de rețea robust și sigur, deoarece fiecare nod este conectat individual la hub-ul central; dacă unul nu reușește, restul rețelei continuă să funcționeze ca de obicei. De asemenea, puteți adăuga, șterge și modifica dispozitive fără a deconecta rețeaua.

Contra topologiei în stea: Dacă hub-ul central eșuează, restul rețelei nu mai funcționează. Configurațiile și specificațiile tehnice ale nodului central limitează lățimea de bandă și performanța rețelei în ansamblu. Acest lucru face ca topologiile stea să fie costisitoare de configurat și rulat.

2. Topologie inel

Nodurile din topologia inelului sunt configurate într-un cerc (sau un inel). Datele se pot muta prin rețeaua de inel în orice direcție, deoarece fiecare dispozitiv are exact doi vecini.

Avantajele topologiei inel: Topologiile inel sunt de obicei rentabile și ușor de configurat. Conexiunile complexe punct la punct dintre noduri facilitează identificarea defectelor sau a configurațiilor greșite. În plus, doar o stație din rețea poate trimite date la un moment dat. Acest lucru scade șansa de coliziuni de pachete și face topologiile inelare eficiente la transmisii de date fără erori.

Dezavantajele topologiei inelului: Deoarece datele se pot deplasa doar într-o singură direcție între nodurile de pe fiecare inel, este nevoie de întreaga rețea dacă un nod scade. În plus, întreaga rețea trebuie să fie deconectată dacă doriți să schimbați modul în care funcționează sau să adăugați sau să eliminați noduri. Și, deși acesta nu este sfârșitul lumii, planificarea timpului de nefuncționare a rețelei poate fi laborioasă și costisitoare.

3. Topologie de plasă

O rețea mesh este o structură complexă care cuprinde conexiuni punct la punct unde nodurile se întâlnesc. Rețelele mesh pot fi fie complete, fie parțiale. În plasă parțială, nodurile au doar două sau trei conexiuni, în timp ce într-o topologie de plasă întreagă, toate nodurile sunt interconectate.

Topologiile mesh arată ca o rețea; au două moduri de a trimite date: rutare și inundare. Când datele sunt direcționate, nodurile folosesc logica pentru a găsi cea mai scurtă cale de la sursă la destinație. Când datele sunt inundate, informațiile sunt trimise către toate nodurile din rețea fără a utiliza logica pentru rutare.

Avantajele topologiei de plasă: Topologiile de plasă sunt de încredere și stabile. Este mai puțin probabil ca rețeaua să eșueze din cauza tuturor conexiunilor nodurilor. De exemplu, dacă un dispozitiv se defectează, nu poate distruge întreaga rețea.

Dezavantajele topologiei de plasă: Topologiile de plasă necesită o cantitate mare de muncă. Odată implementată, fiecare legătură între noduri are nevoie de un cablu și de o configurație, care necesită timp pentru a fi configurată. Ca și în cazul altor topologii, costurile de cablare se adună rapid și ar fi o subestimare să spunem că rețelele mesh au nevoie de multă cablare!

4. Topologie magistrală

Într-o topologie de magistrală, toate dispozitivele dintr-o rețea sunt configurate de-a lungul unui singur cablu care trece de la un capăt la celălalt al rețelei. Aceasta este adesea numită „topologie de linie” sau „topologie de coloană vertebrală”. Direcția fluxului de date în rețea este aceeași cu direcția cablului.

Avantajele topologiei de magistrală: Topologiile de magistrală sunt o opțiune valoroasă și ieftină pentru rețelele mai mici, deoarece au un aspect simplu care permite tuturor dispozitivelor să se conecteze cu un singur cablu coaxial sau RJ45. Adăugarea mai multor noduri prin conectarea cablurilor este ușoară dacă sunt necesare mai multe noduri.

Contra topologiei stea: Din păcate, sunt mai puțin sigure decât alte topologii, deoarece folosesc un singur cablu pentru a trimite date. Dacă cablul se rupe, întreaga rețea a dispărut. Repararea poate dura mult timp și mulți bani.

5. Topologie arborescentă

După cum sugerează și numele, nodul central servește ca trunchi de rețea într-o topologie arborescentă, iar alte noduri radiază spre exterior într-un model asemănător unei ramuri. Topologia arborescentă este o combinație a ambelor topologii magistrală și stea. O topologie arborescentă prezintă un aranjament părinte-copil cu nodurile sale. Două noduri legate împărtășesc o singură conexiune reciprocă, deoarece cele atașate la hub-ul central sunt legate liniar de alte noduri.

Rețelele cu suprafață extinsă folosesc frecvent structura de topologie arborescentă pentru a găzdui numeroase dispozitive dispersate.

Avantajele topologiei arborescente: combinarea componentelor topologiilor stea și magistrală facilitează adăugarea de noduri și mărirea rețelei. De asemenea, este simplu să descoperi ce este în neregulă cu rețeaua, deoarece administratorii pot testa singuri fiecare ramură pentru probleme de performanță.

Dezavantajele topologiei arborescente: starea de sănătate a nodului rădăcină afectează întreaga rețea într-o topologie arborescentă. Dacă hub-ul central eșuează, conexiunile dintre ramurile nodului se întrerup, dar conexiunile dintre sistemele de ramificație rămân aceleași. În plus, atunci când adăugați mai multe noduri la o topologie arborescentă, poate deveni rapid dificil de gestionat și poate costa mulți bani pentru a face acest lucru. Acest lucru se datorează faptului că structura rețelei este ierarhică și liniară.

Topologii de rețele hibride

Topologiile hibride integrează două sau mai multe structuri topologice diferite. De exemplu, topologia arborescentă combină modelele magistrală și stea. Arhitecturile hibride sunt cele mai populare în organizațiile în care fiecare departament are o topologie de rețea în funcție de cerințele și consumul de rețea.

Beneficiul fundamental al arhitecturilor hibride este flexibilitatea lor, deoarece există puține limite de construcție a rețelei pe care o configurație hibridă nu le poate suporta.

Maparea topologiilor de rețea

Diagramele de topologie sunt utile atunci când începeți să proiectați o rețea. Acestea vă permit să observați cum vor călători informațiile, permițându-vă să prognozați posibile blocaje. Reprezentarea vizuală facilitează crearea unui design eficient de rețea, servind, de asemenea, drept punct de referință util pentru depanare.

O diagramă de topologie vă învață despre funcționarea propriei rețele. Vă poate ajuta să vedeți ce echipamente sau noduri necesită monitorizare, actualizare sau înlocuire.

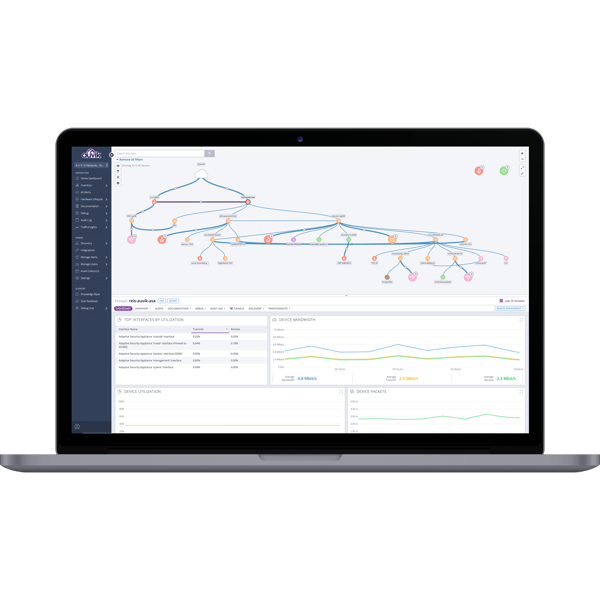

Exemplu de cartografiere și inventariere a rețelei în timp real
Sursa imagine: Auvik

Acest proces ar trebui să înceapă cu o listă a tuturor dispozitivelor din rețea. Această listă include routere, firewall-uri și servere. Apoi ar trebui să determinați topologia rețelei, care va ajuta la desenarea diagramei topologiei rețelei. Este vital să ne asigurăm că dispozitivele sunt poziționate în regiunile care au cel mai mult sens pentru schimbul de date, după care pot fi trase linii de la dispozitivele din rețea. Aceste linii sunt o reprezentare a conexiunilor dintre nodurile rețelei.

După crearea unei schițe preliminare a intrării generale, putem folosi instrumente de diagramă pentru a ajuta la vizualizarea acesteia. Un șablon pentru o diagramă de rețea poate fi inclus în software. Nodurile de rețea pot fi etichetate, iar liniile pot fi codificate cu culori pentru o diagramă clară.

Beneficiile mapării topologiei rețelei

O topologie de rețea bine definită face mai ușor pentru administratorii de rețea îmbunătățirea planificării, depanarea problemelor, consolidarea securității și alocarea resurselor de rețea.

• Planificare îmbunătățită: Topologia rețelei oferă o perspectivă detaliată asupra modelelor de utilizare pentru toate componentele rețelei. Puteți adăuga sau șterge active suplimentare în funcție de faptul dacă anumite active sunt folosite prea mult sau prea puțin.
• Vizibilitate pentru depanare: utilizatorii își pot înțelege rețelele prin maparea rețelelor fizice și logice. O hartă fizică a rețelei afișează conexiunile dintre echipamente, inclusiv cabluri, servere, rafturi și routere. O rețea logică arată puncte de flux de date, cum ar fi switch-uri, routere, firewall-uri și gateway-uri. Acest lucru ajută la identificarea cu precizie a locației problemei, ajutând utilizatorii să vizualizeze componentele fizice și logice ale arhitecturii lor de rețea.
• Îmbunătățirea securității: maparea rețelei în timp real permite utilizatorilor să descopere conexiuni eronate sau suspecte și să le blocheze din rețea.

Provocări ale cartografierii rețelei

Cu toate beneficiile sale, dezvoltarea și întreținerea hărților de rețea nu este atât de simplă pe cât pare. Aceasta implică muncă manuală intensivă, testare continuă a rețelei și rapoarte regulate de stare. Companiile se confruntă adesea cu obstacole în timp ce dezvoltă hărți eficiente de topologie de rețea.

• Cum să actualizați în mod constant modificările rețelei. Deoarece majoritatea rețelelor sunt dinamice, harta rețelei ar trebui, de asemenea, să evolueze odată cu rețeaua. Doar hărțile de rețea actualizate sunt utile pentru scopurile propuse, în timp ce cele învechite pot induce în eroare.
• Cum să obțineți acces și informații pe mai multe hărți de rețea. Administratorii de rețea folosesc diferite hărți și metode de cartografiere pentru a-și acoperi complet rețelele. Ei trebuie să sară între multe instrumente și soluții pentru a construi, examina și modifica aceste hărți, ceea ce necesită timp și este ineficient.
• Cum să ții pasul cu noile tehnologii. Administratorii de rețea ar trebui să se asigure că instrumentele lor sunt actualizate și corectate în mod regulat pentru a susține noile tehnologii și pentru a reduce riscurile de vulnerabilități emergente ale rețelei, chiar și atunci când folosesc un software eficient de automatizare a rețelei.

Cum să alegeți cea mai bună topologie de rețea

Nicio topologie de rețea nu este perfectă sau chiar fundamental mai bună decât altele. Veți determina cea mai bună structură pentru organizația dvs. luând în considerare cerințele și amploarea rețelei dvs. Aceștia sunt principalii factori de luat în considerare.

• Lungimea cablului: cu cât este mai mult cablu folosit în topologia rețelei, cu atât este nevoie de mai multă muncă pentru configurarea sa.
• Tip de cablu: alegeți cablul în funcție de cerințele rețelei companiei dvs., cum ar fi aplicațiile, distanța de transmisie și performanța dorită. De exemplu, costul cablurilor cu perechi răsucite este mai mic decât cel al cablurilor coaxiale, dar primul are o lățime de bandă mai mică. Cablurile de fibră optică funcționează bine și trimit date mai rapid decât cablurile cu perechi răsucite sau coaxiale. Cu toate acestea, de obicei sunt mult mai scumpe de instalat.
• Cheltuieli de cost: Având în vedere că topologiile de rețea mai complexe necesită mai mult timp și resurse, costul de instalare este un aspect important.
• Scalabilitate: Utilizarea unei topologii de rețea ușor adaptabilă inițial vă va economisi timp și probleme dacă intenționați să vă dezvoltați rețeaua și afacerea.

Instrumente și software de topologie de rețea

Necesitatea de a investi în instrumente de management al rețelei cu funcții de vizualizare crește pe măsură ce tot mai multe dispozitive de rețea sunt adăugate activelor unei companii. Sunt disponibile diferite instrumente, cum ar fi instrumente de configurare și administrare, software de performanță a rețelei și software de cartografiere a rețelei.

De exemplu, software-ul de configurare a rețelei automatizează activități repetitive. Această tehnologie poate descoperi automat nodurile de rețea, evidenția riscurile și poate contribui frecvent la crearea de topologii complexe de rețea.

În funcție de obiectivele specifice ale companiei, găsirea unui software mai simplu poate fi o provocare, având în vedere abundența de astfel de soluții de pe piață. Mai jos este lista cumpărătorilor care caută software de management al rețelei de top.

Rețeaua ta este valoarea ta netă

Hărțile topologice ale rețelei dvs. trebuie să fie strâns aliniate cu nevoile de consum ale rețelei dvs. ca companie. Managementul configurației, maparea vizuală și monitorizarea generală a performanței sunt componente esențiale ale managementului topologiei. Scopul principal este înțelegerea obiectivelor dvs. pentru a dezvolta și menține în mod corespunzător arhitectura de rețea a organizației dvs.

Cu o topologie de rețea bine definită și bine planificată, compania dumneavoastră poate identifica și depana rapid problemele, îmbunătățind eficiența transmiterii și transportului de date.

Vrei să afli mai multe despre topologia rețelei? Aflați cum topologiile de rețea facilitează gestionarea rețelei!
