Cum să desenezi o diagramă ER mai ușor cu EdrawMax

Partea de plumb

O diagramă entitate-relație (ER) , numită uneori model entitate-relație, este o ilustrare grafică a oricărui sistem de tehnologie a informației care ajută la înțelegerea oamenilor, locurilor, evenimentelor și obiectelor care influențează în general sistemul dat. Majoritatea managerilor de proiect creează diagrame ER pentru a analiza baza de date existentă pentru a îmbunătăți productivitatea lucrând la probleme sau atenuând factorii de risc.

Postare conexă: Top 10 instrumente de design UI/UX pentru designerul modern

O diagramă entitate-relație este un tip de diagramă de flux care este utilizat de diferite domenii, în special de inginerie software, sisteme de informare, cercetare, sisteme de afaceri, procese de educație și multe altele. Prin crearea unei diagrame ER folosind un instrument precum EdrawMax, devine mai ușor pentru inginerii de sistem să obțină o analiză aprofundată a diferitelor sisteme de informații, împreună cu o înțelegere a diferitelor baze de date relaționale utilizate în orice proces de afaceri.

Odată ce începeți să desenați o diagramă ER, vă dați seama că acest model este compus din trei elemente principale :

• Entități: acestea reprezintă obiecte, persoane, evenimente sau concepte în general
• Atribute: Ele reprezintă caracteristicile generale ale unei entități
• Relație: Aceasta ilustrează modul în care două sau mai multe entități interacționează între ele în acel sistem informativ particular.

Simboluri ale diagramei ER

Pentru a înțelege diagrama entitate-relație, avem tendința de a lucra alături de simbolurile diagramei ER. Aceste simboluri ale diagramei ER funcționează ca un model vizual al bazei de date și ajută la ilustrarea unei imagini mai clare a întregului sistem.

Cu diagramele ER, devine mai ușor pentru managerii de proiect să proiecteze o bază de date relațională. Trebuie luat în considerare aici că, deși simbolurile și notațiile unei diagrame ER conțin trei simboluri de bază (dreptunghi, oval și diamant), ele ajută la crearea diferitelor diagrame ER.

Citiți și: Cum să gestionați amenințarea perturbării afacerii cu gândirea întregului creier?

Unele dintre cele mai comune simboluri și notații ale diagramei ER sunt:

• Chen ER Diagramă Notații
• Notații la picior de corb
• Notații UML
• Notații min-max
• Simboluri de diagramă Martin ER
• Simboluri ale diagramei ORM
• Simboluri de relație obiect;
• Și altele

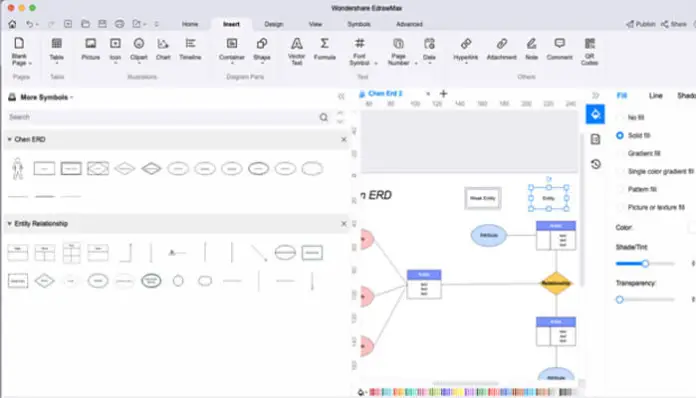

După cum sa menționat mai sus, o diagramă ER are trei componente majore:

1. Entități : Entitățile sunt reprezentate prin dreptunghiuri. O entitate este un concept despre care cineva trebuie să stocheze informații. Acestea fiind spuse, există și o entitate slabă, care este definită printr-o relație de cheie străină cu o altă entitate din cauza naturii sale, că atributele sale nu o pot identifica.

2. Relații : Relațiile sunt reprezentate de diamante. Într-o diagramă ER, diamantele ilustrează modul în care două entități împărtășesc informații într-o singură bază de date. Trebuie remarcat aici că, în unele cazuri, veți constata că există entități care pot fi auto-legate.

3. Atribute : Atributele sunt reprezentate de ovale. În diagramele ER, atributele sunt caracteristicile unice ale oricărei entități - la fel ca un ID de angajator la o companie. Există două tipuri de atribute:

• • Atribute cu mai multe valori: are mai multe valori. De exemplu, un angajat poate cunoaște dezvoltarea front-end și designul UX.
  • Atribute derivate: Aceste atribute se bazează pe alte atribute. De exemplu, salariul unui angajat i-ar influența facturile.

Citește și: Elon Musk și războiul său pe Twitter - Cât de mare a fost?

Cum să desenezi o diagramă ER fără efort

Necesitatea de a crea o diagramă ER fără efort a crescut, deoarece majoritatea companiilor caută modalități simple și accesibile de a ilustra modul în care un sistem informatic ajută la cartografierea cunoștințelor despre oameni, locuri și evenimente. Pentru a crea o diagramă ER, trebuie mai întâi să descărcați și să instalați cel mai bun software pentru diagrame ER și apoi să urmați pașii menționați mai jos.

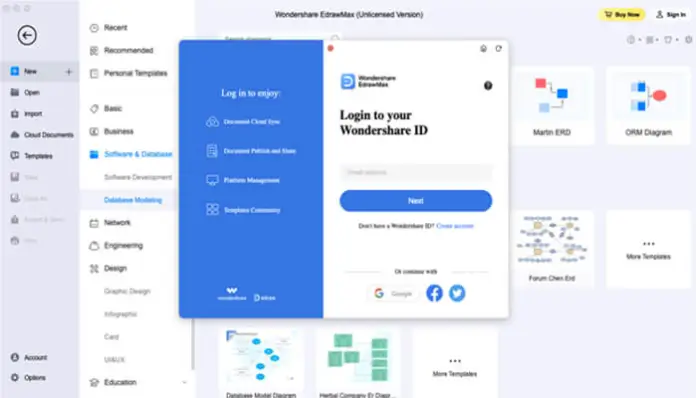

1. Descărcați EdrawMax: EdrawMax este cel mai bun instrument de diagramă ER de pe piață, deoarece oferă multe caracteristici care ajută la desenarea diagramelor ER fără efort. Pasul următor pe care trebuie să-l faceți este să accesați site-ul oficial și să descărcați instrumentul de diagramă all-in-one. După ce l-ați descărcat și instalat în sistemul dvs., vă puteți înregistra folosind Google sau adresa de e-mail de la serviciu.

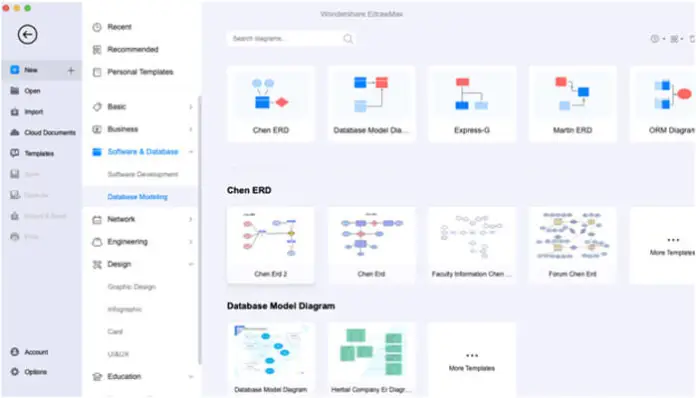

Pe pagina de pornire a software-ului, veți găsi peste 280 de categorii de diagrame pe care le puteți utiliza instantaneu. Accesați „Software și bază de date” și bifați „Modelare baze de date” pentru a accesa diferite tipuri de diagrame de baze de date, cum ar fi Chen ERD, Express-G, Diagrama ORM și multe altele. Faceți clic pe oricare dintre ele pentru a accesa șabloanele încorporate.

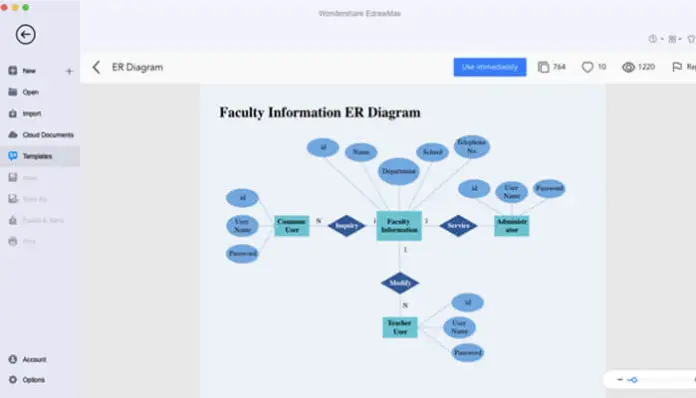

2. Acces la șabloane: Dacă sunteți nou în diagramele ER și aveți nevoie de ajutor la desenarea diagramelor, mergeți la secțiunea „Șabloane” și căutați diagrame ER. Din secțiunea comunității de șabloane, veți găsi sute de diagrame ER generate de utilizator pe care le puteți replica cu ușurință. În secțiunea „Șabloane”, veți găsi șabloane de diagramă ER, cum ar fi șablonul diagramele ER ale spitalelor, șablonul diagramă Forum ER, șablonul diagramă ER pentru afaceri, șablonul diagramă ER al universității și multe altele.

Faceți clic pe orice șablon de diagramă ER pentru a duplica conținutul conform nevoilor dvs.

3. Construire de la zero : Dacă aveți deja informațiile despre baza de date relațională în detaliu, puteți începe construirea diagramei ER de la zero. Primul lucru pe care trebuie să-l faceți este să determinați entitățile diagramei ER, urmat de adăugarea atributelor acestor entități. Odată ce ați identificat atributele, puteți defini relația dintre aceste entități. Este recomandabil să adăugați cardinalitate la fiecare relație din modelul dumneavoastră entitate-relație.

4. Personalizare : Indiferent dacă luați ajutorul unui șablon de diagramă ER sau construiți unul de la zero, acest software pentru diagrame ER vă permite să personalizați conținutul la maximum. Puteți modifica textul, schimbați fundalul, actualizați culoarea, stilați entitățile și faceți multe altele. Opțiunea de personalizare ajută la crearea de diagrame ER unice pentru proiectele dvs.

Puteți chiar importa imagini în diagrama ER de pe computer pentru a o personaliza în continuare.

5. Exportați și partajați : Cu acest software de diagramă ER, puteți exporta diagrama modelului entitate-relație în diferite formate, inclusiv JPEG, PNG, PDF, HTML, SVG, Docs, VSDX și multe altele. Dacă intenționați să partajați fișierul cu colegii dvs. prin e-mail, puteți utiliza opțiunea de partajare încorporată și puteți atașa diagrama printr-o copie prin e-mail.

Citește și: Cheat Sheet Divergence: Un ghid de instrumente analitice în tranzacționare

Gânduri finale

După cum am văzut în acest articol, o diagramă a relațiilor de entitate, sau ERD, este o ilustrare grafică care prezintă diferite entități, atributele lor și relațiile lor respective. Diagramele ER sunt utile în proiectarea bazelor de date, inginerie software, studii academice și multe altele. Cu simbolurile și notațiile corecte ale diagramei ER, devine mai ușor pentru proiectantul bazei de date să le creeze. Dacă întâmpinați dificultăți în realizarea unei diagrame ER, vă recomandăm să utilizați EdrawMax. Acest software puternic de diagrame oferă șabloane gratuite de diagrame ER, simboluri și opțiuni de personalizare și vine, de asemenea, cu colaborare la distanță, care ajută la desenarea diagramelor ER fără efort.
